Cara Membuat VLAN di Panasonic Switch-M12PWR
1.1
Pengertian
VLAN
VLAN atau (virtual lan) adalah suatu model jaringan
yang membagi jaringan secara logic ke dalam beberapa vlan yang berbeda. VLAN
tidak terbatas pada kondisi fisik jaringan seperti lan, VLAN dapat dikonfigurasi
secara virtual tanpa harus melihat
kondisi peralatan. Oleh sebab itu VLAN memiliki fleksibilitas di dalam
pengaturan jaringan dan memudahkan administrator jaringan dalam membagi jaringannya sesuai dengan fungsi dan
kebutuhan keamanan jaringan tersebut.
1.2
Kegunaan
VLAN
a. Meminimalisir terjadinya konflik IP yang
terlalu banyak
b. Mencegah terjadinya collision domain (tabrakan domain)
c. Meningkatkan keamanan jaringan
d. Mengurangi trafic broadcast, jika
sebelumnya mempunyai jaringan
yang cukup luas dan dibagi dengan VLAN, maka trafic broadcast
hanya akan dikirim
sesuai denganVLAN masing-masing.
e. Mempermudah dalam pengelolaan jaringan
1.3
Kelemahan
VLAN
a. Secara logic berbeda network
tetapi secara fisik satu network
b.
Ketika ada broadcast jadi akan dikirim kesemua
c. Ketika jumlah banyak host maka kerja DHCP akan berantakan
dan
tidak bisa diduga
1.4
Alasan
kenapa harus menggunakan VLAN
a. Jika
jumlah yang banyak dalam satu network
maka akan terganggu
(gampang terserang hack)
b. Keamanan
menjadi baik karena fisik satu network
tetapi logic berbeda network
c. Masalah
kebutuhan
d. Dengan
VLAN broadcast akan dibatasi
1.5
Langkah-langkah
membuat VLAN

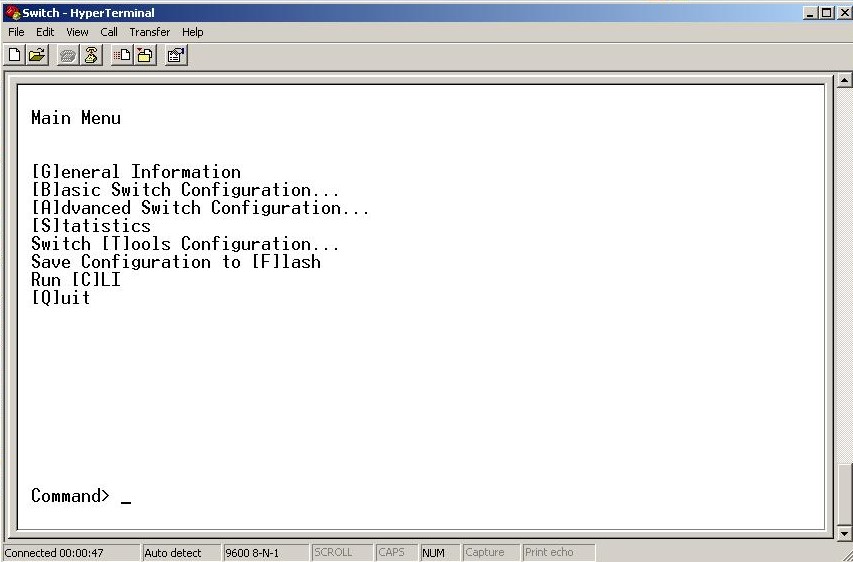

1. Pada
tampilan menu utama, pilih [A]dvanced switch configuration
2. Kemudian
pilih [V]LAN Management
3. Setelah
masuk menu utama di VLAN, kemudian pilih [C]reate VLAN
4. Isi
Vlan ID, Vlan name dan Port Member sesuai kebutuhan
Dan ini adalah contoh tampilan menu utama VLAN setelah diberi ID, nama dan port
5. Kembali
ke menu uama VLAN dan pilih Set [M]anagement Status , kemudian
masukkan VLAN ID
yang tadi dibuat lalu pilih “U”
6. Lalu
pergi ke menu [S]ET Port Config, masukkan Port member cth: 1-6 kemudian
enter,
setelah itu masukan VLAN ID cth: 100 dan lihat hasilnya
7. Setelah
semua pengaturan VLAN selesai, pergi ke menu utam awal lalu pilih
Save
Configuration to [F]lash, finish.
